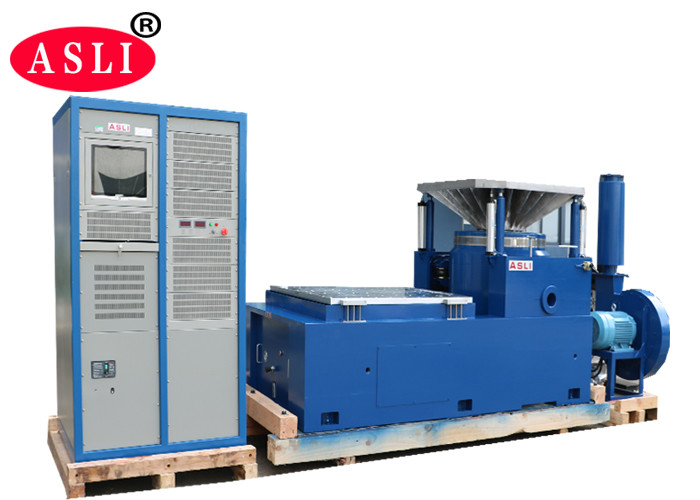

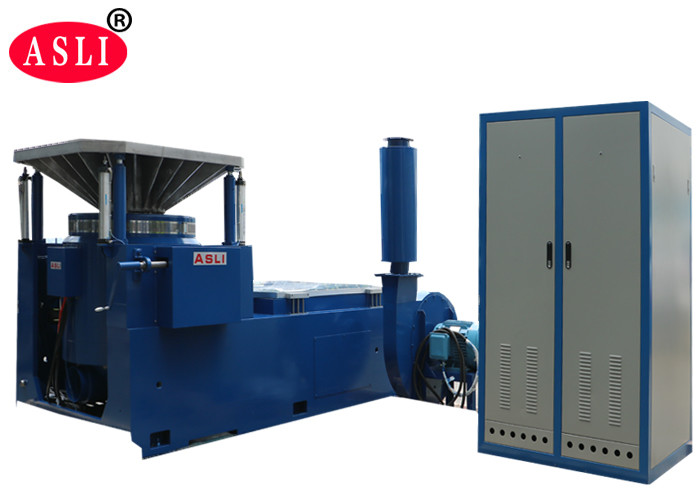

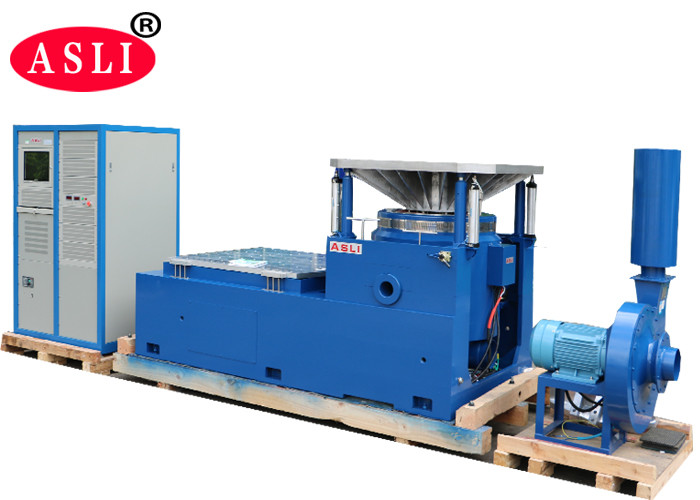

แท่นทดสอบการสั่นสะเทือนความถี่สูง ES-30 สำหรับยานยนต์ติดตั้งเครื่องยนต์ การทดสอบการสั่นสะเทือนแบบไซน์ ASLI
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3~3500เฮิร์ต |
| กำลังโหลด: | 180กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 230มม | ขนาดโต๊ะ: | 600x600มม |
| เน้น |
แท่นทดสอบการสั่นสะเทือนความถี่สูง,ES-30 การทดสอบการสั่นสะเทือน sinus,การทดสอบการสั่นสะเทือนของรถยนต์ที่ติดเครื่อง |
||
Product Description
ASLI ES-30 เป็นแท่นทดสอบแรงสั่นสะเทือนความถี่สูงที่ออกแบบมาสำหรับการทดสอบแรงสั่นสะเทือนแบบซายน์ของส่วนประกอบยานยนต์และผลิตภัณฑ์ยานยนต์ที่ติดตั้งเครื่องยนต์ ให้การทดสอบแรงสั่นสะเทือนและแรงกระแทกที่เชื่อถือได้และทำซ้ำได้สำหรับโปรแกรมการตรวจสอบยานยนต์ที่ต้องการ
ดาวน์โหลดข้อมูลจำเพาะ ES-30 (PDF)

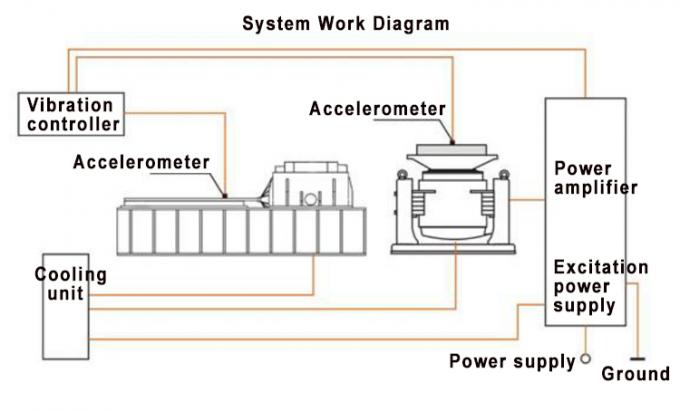

- เครื่องกำเนิดแรงสั่นสะเทือนแนวนอนชิ้นเดียว
- แท่นขยายแนวตั้ง
- พัดลมระบายความร้อนพร้อมท่อเก็บเสียง
- เครื่องขยายเสียงแบบสวิตชิ่งดิจิทัล
- เครื่องมือวัดควบคุมแรงสั่นสะเทือนอเนกประสงค์
| รุ่น | แรงซายน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์แกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กสองชั้นพร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมการวางแนวความแข็งของตัวถังแบบตรงและแบบผสมที่นำเข้า ให้ความสามารถในการรับแรงเยื้องศูนย์ที่แข็งแกร่ง
- ฐานรองรับการแยกแบบหมุนสำหรับแยกแรงสั่นสะเทือน ติดตั้งแบบเคลื่อนที่ได้สะดวก
- เทคโนโลยีขั้นสูงในระบบเคลื่อนที่ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งสถิตและความแข็งไดนามิกของตลับลูกปืนพร้อมเอฟเฟกต์บอลลูนขนาดเล็ก เพิ่มความสามารถในการรับน้ำหนักของแท่นสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
Product Highlights
แท่นทดสอบการสั่นสะเทือนความถี่สูง ES-30 ให้แรงไซน์ 6000N ช่วง 3-3500Hz รับน้ำหนักได้ 180 กก. และความเร่ง 100 ก. สำหรับการทดสอบยานพาหนะที่ติดตั้งเครื่องยนต์ โดดเด่นด้วยการระบายความร้อนขั้นสูง การรั่วไหลของแม่เหล็กต่ำ และเกราะที่ทนทาน มีตัวเลือกแบบกำหนดเองให้เลือก
