ES-6 เครื่องทดสอบการสั่นสะเทือนแบบสุ่มและสุ่มสําหรับเครื่องบินอวกาศ Meet NASA-STD-7001A
รายละเอียดสินค้า
| แรงไซน์: | 60000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3~3500เฮิร์ต |
| กำลังโหลด: | 800กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 450มม | มาตรฐานการทดสอบ: | นาซา-STD-7001A |
| แอปพลิเคชัน: | การบินและอวกาศ | การทำงาน: | ไซน์และสุ่ม |
| เน้น |
เครื่องทดสอบแรงสั่นสะเทือนไซน์,เครื่องทดสอบแรงสั่นสะเทือน 3500HZ,NASA-STD-7001A ระบบเขย่าแรงสั่นสะเทือน |
||
รายละเอียดสินค้า

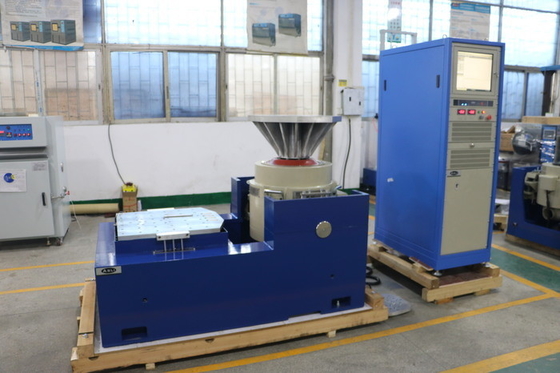

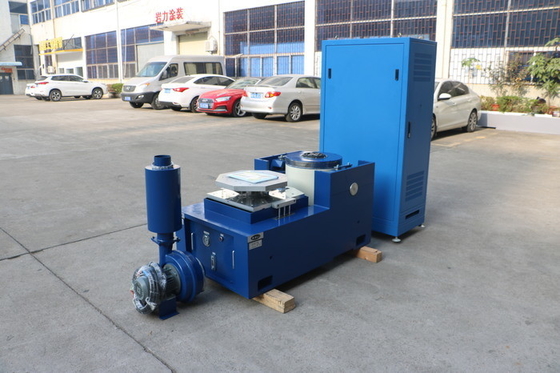

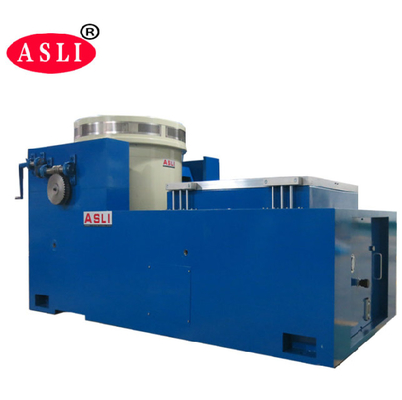

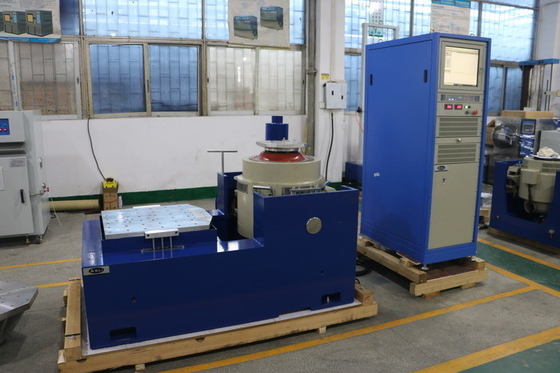

เครื่องทดสอบการสั่นสะเทือนแบบซายน์และสุ่ม ES-6 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของการทดสอบการบินและอวกาศ โดยเป็นไปตามมาตรฐาน NASA-STD-7001A อย่างสมบูรณ์ ระบบทดสอบการสั่นสะเทือนนี้ออกแบบมาสำหรับการใช้งานเครื่องเขย่าแนวตั้งความถี่สูง และรองรับมาตรฐานการทดสอบสากลที่หลากหลาย
- MIL-STD
- DIN
- ISO
- ASTM
- IEC
- ISTA
- NASA
- GB
- GJB
- JIS
- BS

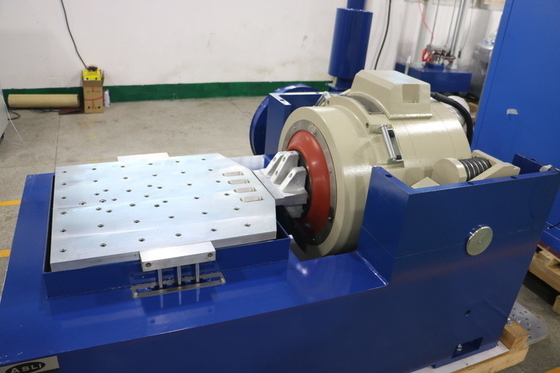

เครื่องทดสอบการสั่นสะเทือนความถี่สูง / ระบบเครื่องเขย่าแนวตั้ง ออกแบบมาสำหรับมาตรฐานการทดสอบ IEC, ISTA และ MIL-STD ได้รวมเทคโนโลยีขั้นสูงไว้ด้วย รวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงกลมการทำงานโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งพร้อมการนำแนวเส้นตรง และการแยกส่วนรองรับ คุณสมบัติเหล่านี้ช่วยให้สามารถทดสอบการสั่นสะเทือนแบบซายน์สามแกน X, Y และ Z ได้อย่างสมบูรณ์ การทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ การทดสอบพัลส์ฮาล์ฟซายน์แบบคลาสสิก และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ระบบนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
| รุ่นระบบ | ES-60 |
| ช่วงความถี่ (Hz) | 3–3500 |
| แรงพิกัด — ซายน์ (N) | 60,000 |
| แรงพิกัด — สุ่ม (N) | 60,000 |
| แรงพิกัด — แรงกระแทก (N) | 120,000 |
| ความเร่งสูงสุด — ซายน์ (m/s²) | 1,000 |
| ความเร่งสูงสุด — สุ่ม (m/s² rms) | 1,000 |
| ความเร่งสูงสุด — แรงกระแทก (m/s²) | 2,000 |
| ความเร็วสูงสุด — ซายน์ (m/s) | 1.8 |
| ความเร็วสูงสุด — แรงกระแทก (m/s) | 1.8 |
| ระยะการเคลื่อนที่ / การเดินทางสูงสุด — มม. (p-p) | 51 |
| มวลขดลวดเคลื่อนที่ | 60 กก. |
| ขนาดขดลวดเคลื่อนที่ | Ø 450 มม. |
| ขนาดโต๊ะแนวตั้ง | ปรับแต่งได้ — เลือกตามข้อกำหนดการทดสอบ |
| ขนาดโต๊ะแนวนอน | ปรับแต่งได้ — เลือกตามข้อกำหนดการทดสอบ |
| โหลดสูงสุด | 800 กก. |
| รุ่น |
พิกัด ซายน์ แรง (N) |
พิกัด สุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
พิกัด ความเร่ง (m/s²) |
พิกัด ความเร็ว (m/s) |
พิกัด ระยะการเคลื่อนที่ (p-p) มม. |
สูงสุด การโหลด (กก.) |
ขดลวด เคลื่อนที่ (กก.) |
ขนาด ขดลวด เคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6,000 | 6,000 | 3–3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6,000 | 6,000 | 3–3500 | 1,000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10,000 | 10,000 | 3–3000 | 1,000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20,000 | 20,000 | 3–3000 | 1,000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30,000 | 30,000 | 3–2800 | 1,000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40,000 | 40,000 | 3–2800 | 1,000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50,000 | 50,000 | 3–2700 | 1,000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60,000 | 60,000 | 3–2700 | 1,000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100,000 | 100,000 | 3–2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Ø450 |
- โครงสร้างโครงกระดูกวงกลมแบบไดนามิกที่ออกแบบมาอย่างดี ให้ความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ที่มีการรั่วไหลของฟลักซ์แม่เหล็กต่ำ ทำให้โครงสร้างมีขนาดกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมการวางแนวความแข็งของโครงสร้างแบบผสมผสานที่ตรงและนำเข้า ให้ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับการแยกส่วนที่ออกแบบมาเฉพาะสำหรับการใช้งานฮอร์โมน ทำให้การติดตั้งแบบเคลื่อนที่สะดวก
- ระบบการเคลื่อนที่แบบเทคโนโลยีขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมแบบไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของลูกบอลขนาดเล็กที่รองรับ ช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
คำถามที่พบบ่อย:
Q1: เครื่องเขย่าสั่นสะเทือนด้วยไฟฟ้าคืออะไร?
ตอบ: เครื่องเขย่าสั่นสะเทือนด้วยไฟฟ้าเป็นระบบทดสอบที่ใช้จำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง การทำงาน หรือการบริการ มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ ความทนทาน และการรับรองคุณสมบัติ
Q2: ผลิตภัณฑ์ใดบ้างที่สามารถทดสอบได้?
ตอบ: สามารถใช้กับส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่ ส่วนประกอบการบินและอวกาศ ผลิตภัณฑ์ไฟฟ้า บรรจุภัณฑ์ อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน
Q3: เครื่องเขย่าสามารถทำการทดสอบการสั่นสะเทือนประเภทใดได้บ้าง?
ตอบ: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบซายน์ การสั่นสะเทือนแบบสุ่ม การทดสอบแรงกระแทก การค้นหาเรโซแนนซ์ การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ
Q4: ความถี่ทดสอบสูงสุดคือเท่าใด?
ตอบ: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องเขย่าต่างๆ สำหรับความต้องการความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่คุณต้องการ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม
Q5: ฉันจะเลือกรุ่นเครื่องเขย่าที่ถูกต้องได้อย่างไร?
ตอบ: ปัจจัยหลัก ได้แก่:
- น้ำหนักตัวอย่างสูงสุด
- ขนาดตัวอย่าง
- ทิศทางการสั่นสะเทือนที่ต้องการ
- ช่วงความถี่
- ความเร่งสูงสุด
- ระยะการเคลื่อนที่
- มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ
จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องเขย่าที่เหมาะสมได้
Q6: เครื่องเขย่าสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
ตอบ: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดส่งพร้อมชุดทดสอบแนวตั้ง ชุดทดสอบแนวนอน หรือทั้งสองอย่าง
Q7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
ตอบ: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD
Q8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
ตอบ: ได้ โดยมีเงื่อนไขว่าระบบเครื่องเขย่าที่เลือกมีแรง ระยะการเคลื่อนที่ และความสามารถในการเร่งความเร็วเพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ
เครื่องเขย่าสั่นสะเทือนด้วยไฟฟ้ามีข้อดีหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:
- ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
- ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่ ความเร่ง ระยะการเคลื่อนที่ ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
- การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนด้วยไฟฟ้าตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
- เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้คงที่ตลอดการทดสอบ
- การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่ อัตราการกวาด ความเร่ง และจำนวนรอบได้โดยอัตโนมัติ
- เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, ขั้วต่อ, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
- ระบบอัตโนมัติสูง: สามารถบันทึกและดำเนินการโปรแกรมการทดสอบได้โดยอัตโนมัติ เพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
จุดเด่นของผลิตภัณฑ์
เครื่องทดสอบการสั่นสะเทือนแบบไซน์และแบบสุ่ม ES-6 ตรงตามมาตรฐาน NASA-STD-7001A สำหรับการบินและอวกาศ แรง 60000N, 3-3500Hz, โหลด 800 กก., ระยะกระจัด 51 มม. วงจรแม่เหล็กคู่ ความน่าเชื่อถือสูง ตารางแบบกำหนดเอง เหมาะสำหรับการทดสอบการป้องกันและการบิน
