อุปกรณ์ทดสอบแรงสั่นสะเทือน ES-20.pdf

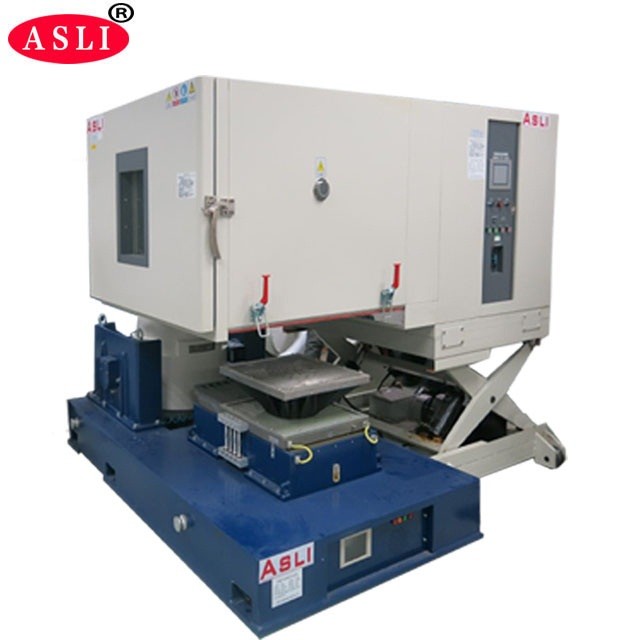

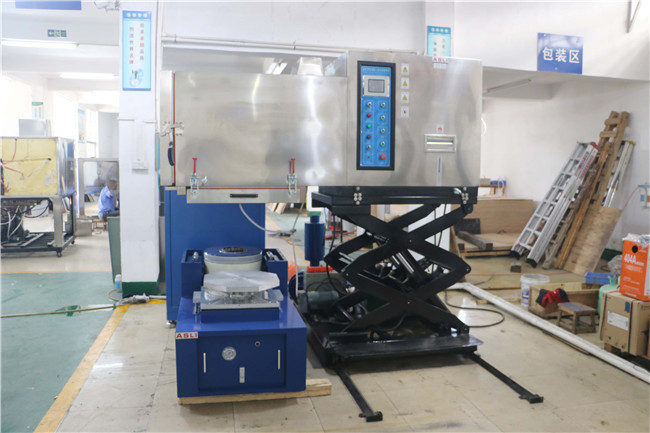

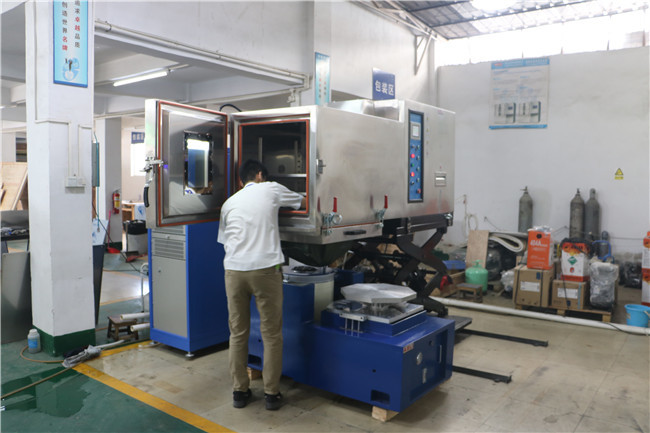

ความชื้นอุณหภูมิรวมระบบสั่นสั่นสะเทือนไฟฟ้าสำหรับอิเล็กทรอนิกส์ PCB

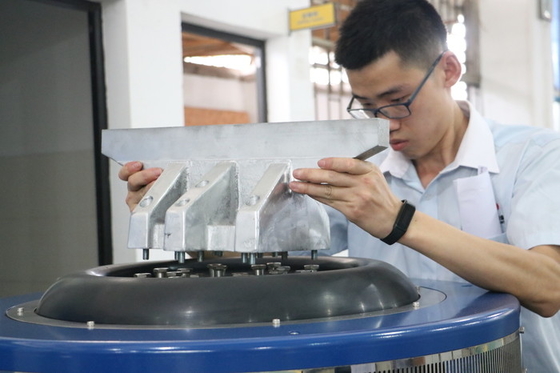

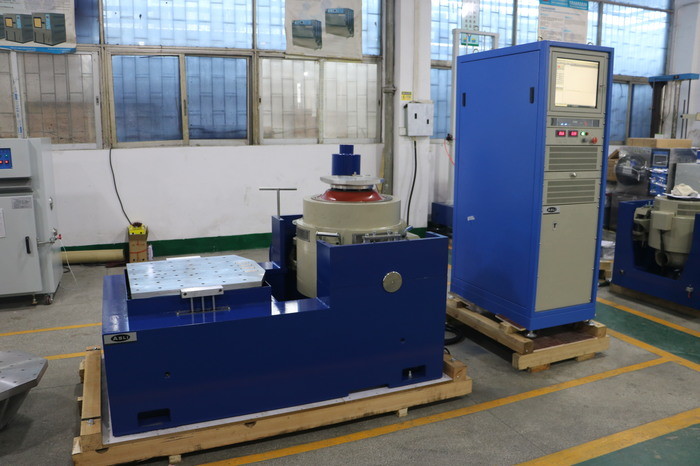

เครื่องกำเนิดการสั่นสะเทือนแม่เหล็กไฟฟ้าแนวตั้งและแนวนอนความถี่สูงสำหรับ PCB ใช้ในการประเมินความถี่เรโซแนนซ์ของการออกแบบผลิตภัณฑ์และบรรจุภัณฑ์ และจำลองการสั่นสะเทือนแบบสุ่มที่เกิดขึ้นในการกระจายหรือสภาพแวดล้อมในการใช้งานเครื่องนี้ใช้งานง่าย สามารถทดสอบการสั่นสะเทือนได้หลากหลายตามข้อกำหนดของรัฐบาล อุตสาหกรรม และองค์กร
1. โครงสร้างรวมของห้องทดสอบและระบบทำความเย็นที่มีการออกแบบที่กะทัดรัดและสง่างามคอนโซลอิสระ
2. เพื่อให้สะดวกต่อการใช้งานคอมเพรสเซอร์เครื่องทำความเย็นของแท้และอุปกรณ์หลักนำเข้าจากต่างประเทศ
3. ตัวควบคุมหน้าจอสัมผัสสี LCD ที่นำเข้าสามารถควบคุมอุณหภูมิความชื้นในรถยนต์ได้
4. ด้วยอินเทอร์เฟซโทรคมนาคม R232เพื่อตอบสนองความต้องการเฉพาะของลูกค้า ผู้ใช้สามารถเลือกม้านั่งทดสอบการสั่นสะเทือนจากรุ่นต่างๆ เพื่อให้มั่นใจว่านอกจากความเย็นที่ดีแล้ว
5. ระบบผนึกความร้อนและอากาศ ม้านั่งสั่นสะเทือนนี้จะมีผลที่โดดเด่นของการสั่นสะเทือนทางกล
อุปกรณ์ทดสอบความน่าเชื่อถือ , การสั่นสะเทือนของแรงกระแทก
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | THV-408(A~F) |
| มิติข้อมูลภายใน | ก600×ส850×ล800(มม.) |
| มิติภายนอก | ก850×ส1950×ล2100(มม.) |
| ช่วงอุณหภูมิ | อุณหภูมิต่ำ:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) อุณหภูมิสูง: 100ºC (150ºC) |
| ช่วงความชื้น | 20%~98%RH(10%-98% RH / 5%-98% RH เป็นเงื่อนไขเสริมพิเศษ ต้องใช้เครื่องลดความชื้น) |
|
ความแม่นยำในการวิเคราะห์ / การกระจาย อุณหภูมิและ ความชื้น |
0.1ºC;0.1% RH/±2.0ºC;±3.0% RH |
|
ควบคุมความแม่นยำ ของอุณหภูมิ และความชื้น |
±0.5ºC;±2.5% RH |
|
อุณหภูมิ ขึ้น/ลง อัตราความเร็ว |
อุณหภูมิเพิ่มขึ้นประมาณ0.1~3.0ºC/นาที / อุณหภูมิลดลงประมาณ0.1~1.5ºC/นาที; (อัตราความเร็วลดลง Min.1.5ºC/min เป็นเงื่อนไขเสริมพิเศษ) |
|
ภายในและ วัสดุภายนอก |
วัสดุของกล่องด้านในเป็นสแตนเลส SUS 304# ด้านนอกเป็นสแตนเลสหรือ ดูเหล็กแผ่นรีดเย็นเคลือบสี |
| วัสดุฉนวน | ทนต่ออุณหภูมิสูง ความหนาแน่นสูง คลอรีนรูปแบบ วัสดุฉนวนโฟมเอทิลอะซิตัม |
| ระบบทำความเย็น | ลมเย็นหรือน้ำเย็น/คอมเพรสเซอร์ส่วนเดียว (-40ºC คอมเพรสเซอร์สองส่วน -70ºC) |
| อุปกรณ์ป้องกัน |
สวิตช์ไร้ฟิวส์ สวิตช์ป้องกันการโอเวอร์โหลดสำหรับคอมเพรสเซอร์ น้ำหล่อเย็นแรงดันสูงและต่ำ สวิตช์ป้องกัน, สวิตช์ป้องกันความชื้นและอุณหภูมิเกิน, ฟิวส์, ระบบเตือนความผิดพลาด, การป้องกันคำเตือนการจัดเก็บน้ำสั้น |
| อุปกรณ์เสริม | ประตูด้านในมีรูการทำงาน (อุปกรณ์เสริม) , เครื่องบันทึก (อุปกรณ์เสริม), เครื่องกรองน้ำ, เครื่องลดความชื้น |
|
การสั่นสะเทือน อุปกรณ์ทดสอบ |
เลือกม้านั่งทดสอบการสั่นสะเทือนที่เหมาะสมตามเงื่อนไขการทดสอบของลูกค้า พารามิเตอร์ทางเทคนิค โปรดใช้ไฟฟ้าพลศาสตร์ |
| พลัง | AC380V 3 วลี 5 เส้น, 50/60HZ |
| ชื่อ | ตารางการสั่นสะเทือนการบรรจุ/เครื่องทดสอบตารางการสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| แบบอย่าง | จัดอันดับไซน์ฟอร์ซ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (Hz) | อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) | พิกัดการกระจัด (pp)mm | แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับอุณหภูมิความชื้นรวม Electrodynamic Vibration Shaker System สำหรับ PCB อิเล็กทรอนิกส์ โปรดอย่าลังเลที่จะติดต่อฉัน
