สำหรับระบบทดสอบการสั่นสะเทือน โปรดเตรียมข้อมูลต่อไปนี้และส่งคำถามของคุณ เราจะช่วยแนะนำรุ่นที่เหมาะสมให้คุณ
รายละเอียดชิ้นงานทดสอบ
น้ำหนักชิ้นงานทดสอบ
ขนาดชิ้นงานทดสอบ
โปรไฟล์การทดสอบ (ถ้ามี)
อัตราเร่งสูงสุดของการทดสอบ
ทดสอบทิศทาง X,Y,Z หรือเฉพาะทิศทาง Z
ข้อมูลจำเพาะของรุ่นระบบทดสอบการสั่นสะเทือนแบบระบายความร้อนด้วยอากาศ โต๊ะสั่นแบบไดนามิกพร้อมอุปกรณ์ยึดชิ้นงานที่ปรับแต่งได้
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นระบบ: | ES- 3 | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงพิกัด | Sine N | 3-3500 | |
| Random N | 3-3500 | ||
| Shock N | 3-3500 | ||
| อัตราเร่งสูงสุด. | sine (m/s2) | 1.8 | |
| Random (m/s2 rms) | 1.8 | ||
| Shock(m/s2) | 3-3500 | ||
| ความเร็วสูงสุด. | sine (m/s2) | 51 | |
| Shock(m/s2) | 51 | ||
| ระยะกระจัดสูงสุด. | ระยะเคลื่อนที่สูงสุด mm (p-p) |
180 | |
| ขดลวดเคลื่อนที่ | 3.5kgs | ||
| ขนาดขดลวดเคลื่อนที่ | Dia 230mm | ||
| โหลดสูงสุด: | 100kgs | ||
ตัวเลือกเครื่องสั่นสะเทือนอื่นๆ ที่มีจำหน่าย
| รุ่น |
Sine พิกัด แรง (N) |
Random พิกัด แรง (N) |
ช่วงความถี่ (Hz) อัตราเร่งพิกัด (m/s |
2)ความเร็วพิกัด(m/s) | ระยะกระจัดพิกัด |
(p-p)mm โหลดสูงสุด (Kg) |
ขดลวดเคลื่อนที่(Kg) | ขนาดของ |
ขดลวดเคลื่อนที่(mm) ES-1 |
| 1000 | 1.8 | 1.8 | 1000 | 1.6 | 25 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | Φ870 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 4500 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | Φ870 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 4500 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 4500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 4500 | 90 | Φ500 | ES-160 |
| 160000 | 3-2100 | 3-2100 | 1000 | 1.8 | 51 | 4500 | 150 | Φ600 | ES-200 |
| 200000 | 3-2000 | 3-2000 | 1000 | 1.8 | 51 | 4500 | 200 | Φ650 | ES-350 |
| 350000 | 3-1700 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 | ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม |
คุณสมบัติ:
1. โครงสร้างวงกลมแบบไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนสูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. ลูกปืนเม็ดกลมแบบก้านโยกตรงและตัวถังคอมโพสิตนำเข้า มีความแข็งแรงในการวางแนว รับน้ำหนักแบบเยื้องศูนย์ได้
4. ฐานรองรับแบบ Trunnion สำหรับการใช้งานเฉพาะทาง ติดตั้งสะดวก
5. ระบบเคลื่อนที่ขั้นสูง เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงกลมแบบไดนามิก
6. การออกแบบท่อลมใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแกร่งแบบสถิต ความแข็งแกร่งแบบไดนามิกของลูกบอลเล็กๆ ของแบริ่ง เพิ่มความจุของโต๊ะสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของโต๊ะสั่นแนวนอน (ทดสอบแกน X,Y)พารามิเตอร์ทางเทคนิคของโต๊ะสั่นแนวตั้ง (ทดสอบแกน Z):

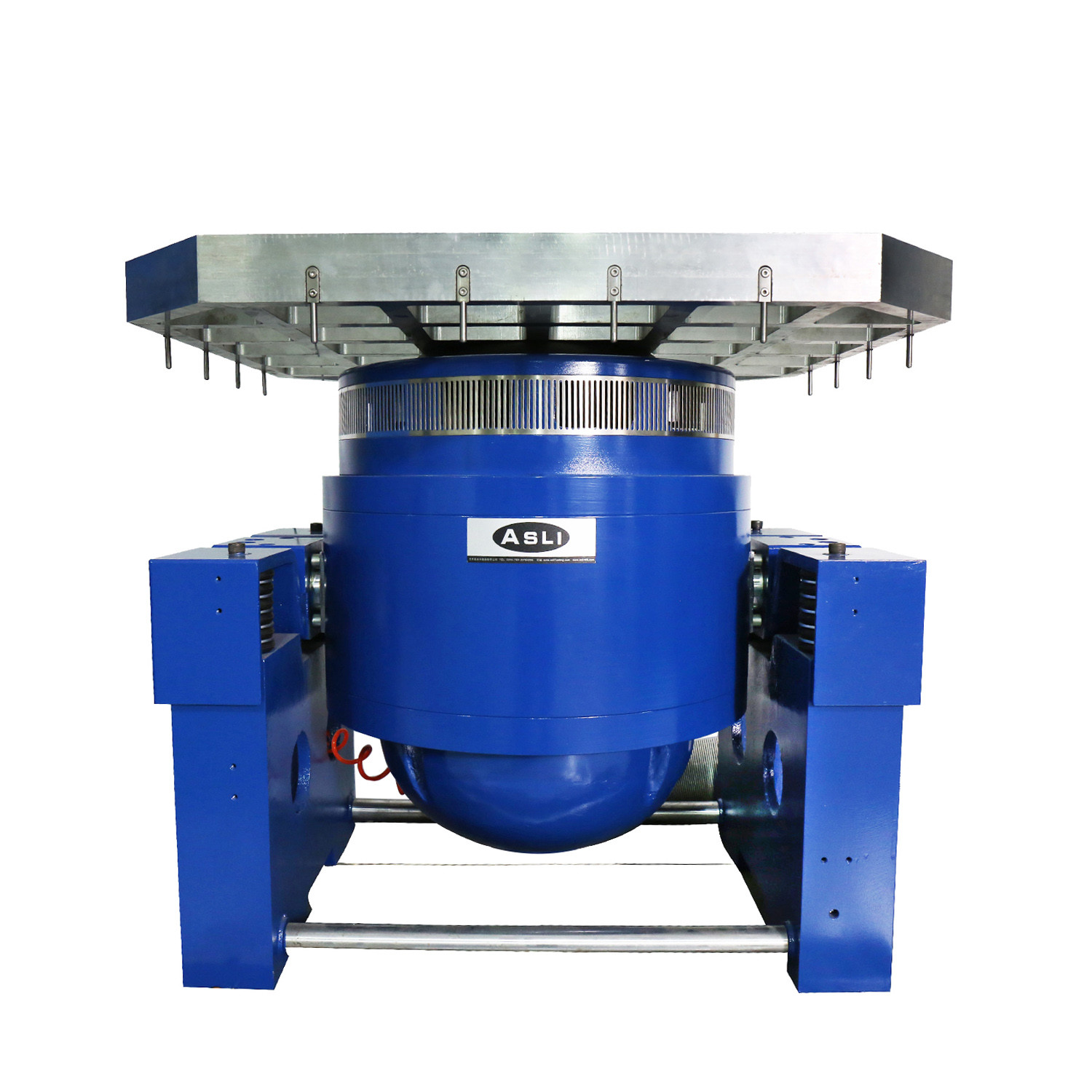

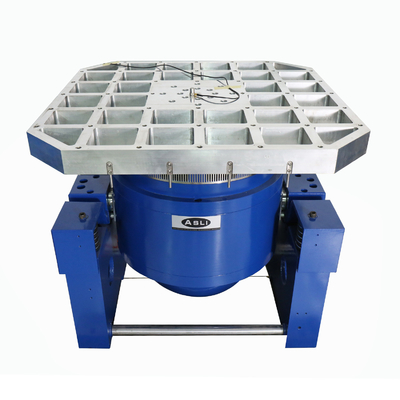

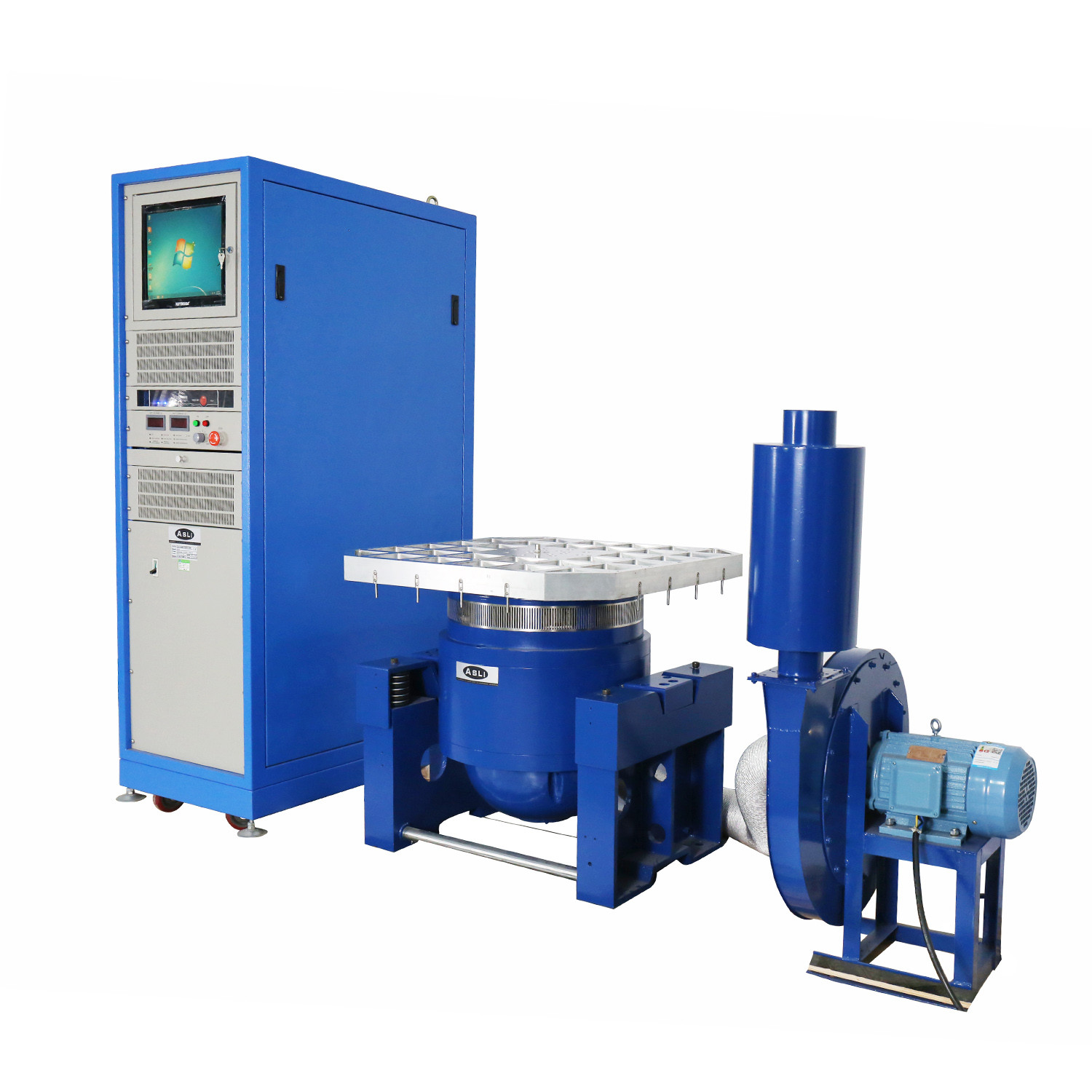

รูปภาพสำหรับอ้างอิง:
รูปภาพบรรจุภัณฑ์:
มีคำถามใดๆ เกี่ยวกับเครื่องสั่นสะเทือนความถี่สูงแบบระบายความร้อนด้วยอากาศ ระบบทดสอบการสั่นสะเทือน เครื่องสั่นแบบไดนามิก โปรดติดต่อ
