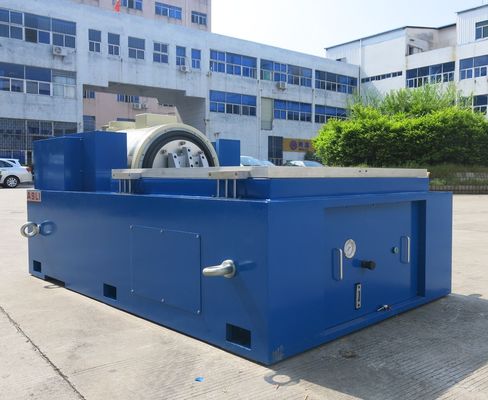

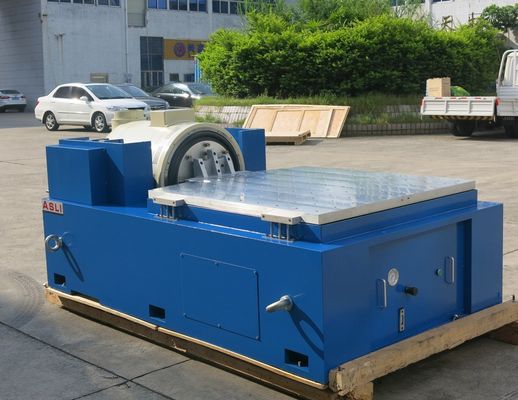

อุปกรณ์ทดสอบโต๊ะสั่น รองรับโหมดสั่นแบบเชิงเส้น ลอการิทึม และความถี่คงที่สำหรับการวิเคราะห์การสั่นแบบครอบคลุม
Product Details
| แรงไซน์: | 10,000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3~3000เฮิร์ต |
| กำลังโหลด: | 270 กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 240มม | ||
| เน้น |
อุปกรณ์ทดสอบตารางการสั่นสะเทือน 10,000N อุปกรณ์ทดสอบตารางการสั่นสะเทือนโหลด 270 กก. เครื่องปั่นไฟฟ้าแนวตั้ง 10000N,10000N Vertical Electrodynamic Shaker |
||
Product Description
อุปกรณ์ทดสอบการสั่นสะเทือนแบบไดนามิก อิเล็กทรอนามิก สั่นสะเทือนแบบ 3 ดิเรกชั่น
การใช้งาน
เครื่องสั่นสะเทือนความถี่สูง ใช้ 'โครงสร้างวงจรแม่เหล็กคู่' 'วงกลมการกระทํากระดูกที่สร้างเอง' 'การสนับสนุนในอากาศ' และ 'หมุนม้วนและการนําทางเชิงเส้น'"การแยก trunnion" เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษ, สามารถทําสําเร็จใน X, Y, Z สามแกนการทดสอบสั่นสะเทือน sinusidal และการทดสอบสั่นสะเทือนสุ่มแบนด์กว้าง, ที่จะทําสําเร็จโดยการทดสอบแบบคลาสสิก (ครึ่ง - sine) กระแทกและการตอบสนองกระแสเสียงกระแทกมันถูกใช้ในด้านการป้องกันชาติ, อาวุธ, การบิน, การบินอากาศ, การสื่อสาร, อิเล็กทรอนิกส์, อุปกรณ์ไฟฟ้า, การสื่อสาร, อุปกรณ์บ้านและสาขาอื่น ๆ
(1) ความแรงปริมาณ: ความแรงไซน์ 10000N; ความแรงสุ่ม 10000N; ความแรงกระแทก 20000N
(2) ระยะความถี่: 3Hz ถึง 3000Hz ความถี่คงที่ สะบัดไป-กลับ, สีนส์,สุ่ม,ช็อค
(3) โหมดความถี่การสกัด: เส้นตรง, โลการิธมิก, สกัดไปกลับ, ความถี่คงที่
(4) ความถี่การสกัดเวลา: 1 ถึง 32767
(5) เวลาความถี่การสกัด: ความถี่คงที่ / ครั้งเดียว 1-3600 นาที, เส้นโค้งความถี่การสกัดสามารถแสดง.
(6) ความเร็วสูงสุด 1000m/s2(ไม่มีภาระ)
(7) ความเร็วสูงสุด: 1.8/s
(8) ความยาวสูงสุด: 51mmp-p (ไม่มีภาระ)
(9) การขยับแรงกระแทก: 51 มิลลิเมตร
(10) น้ําหนักของโค้ลเคลื่อนที่:14kg
(12) คลื่นสั่นสะเทือน: ซีนส์,สุ่ม,กระแทก
(13) กว้างของโค้ลเคลื่อนที่: Φ240 มม
(14) ขนาดระบบสั่น W1060xH750xD845mm
(15) น้ําหนักระบบสั่น: 960KG
(16) เครื่องขยายแนวตั้ง 600*600mm และโต๊ะเลื่อนแนวราบ 600*600mm
ปริมาตรเทคนิค:
| ชื่อ | ตารางสั่นสะเทือนบรรจุ / เครื่องทดสอบตารางสั่นสะเทือนสําหรับอะไหล่รถยนต์ | ||||||||
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | ความเร็วเฉพาะ (m/s) | ความยืดหยุ่น (p-p) mm | ความจุสูงสุด (kg) | สายโค้ลเคลื่อนที่ (Kg) | ขนาดของสอยเคลื่อน (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) เครื่องผลิตสั่น 1 ชุด
(2) เครื่องควบคุมสั่น 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) DA-10 เครื่องเสริมพลังงาน 1 ชุด
(5) พลังการกระตุ้น 1 pc
(7) ซอฟต์แวร์เครื่องขับ 1 ชุด
(8) ระบบเย็น 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
(10) เครื่องพิมพ์สี 1 ชุด ((ไม่จํากัด)
(11) เซ็นเซอร์เร่ง (รวมสายออก) 1 pc
(12) เครื่องติดตั้งการสั่นสั่น 1 ชุด (ไม่จํากัด)
เครื่องควบคุมการสั่นสะเทือนดิจิตอล
เครื่องควบคุมการสั่นสะเทือนคือการออกแบบล่าสุดของบริษัทของเรา
ที่ใช้ระบบกระจายระดับนานาชาติที่ก้าวหน้า
และแกนของมันคือซีรีส์ TMS320 ล่าสุด
เครื่องประมวลผลความเร็วสูง 32 บิตของ TI
รายงานการทดสอบถูกผลิตโดยอัตโนมัติใน
Microsoft Word ระหว่างหรือหลังจากการทดสอบ
รายงานการทดสอบสามารถแก้ไข, แล้วผลิต
โดยอัตโนมัติหรือด้วยมือ
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing สดและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7ความแข็งแรงสแตตติก ความแข็งแรงไดนามิคของหลอดพารวยขนาดเล็ก, เพิ่มความสามารถการพารวยของตารางสั่น, ปรับปรุงการทํางานความถี่ต่ํา
