ตารางการทดสอบการสั่นสะเทือนด้วยไฟฟ้า 6000N
Product Details
| กองทัพไซน์: | 6000N | ความถี่: | 3-3500Hz |
|---|---|---|---|
| การเร่งความเร็ว: | 100 กรัม | แผ่แนวตั้ง: | 500 * 500mm |
| โต๊ะกันลื่น: | 500 * 500mm | ความเร็ว: | 1.6m / s |
| การกำจัด: | 25mm | ||
| เน้น |
เครื่องปั่นไฟฟ้าแนวนอน 6000N,ตารางทดสอบการสั่นสะเทือน 3500hz,ตารางทดสอบการสั่นสะเทือน 6000N |
||
Product Description

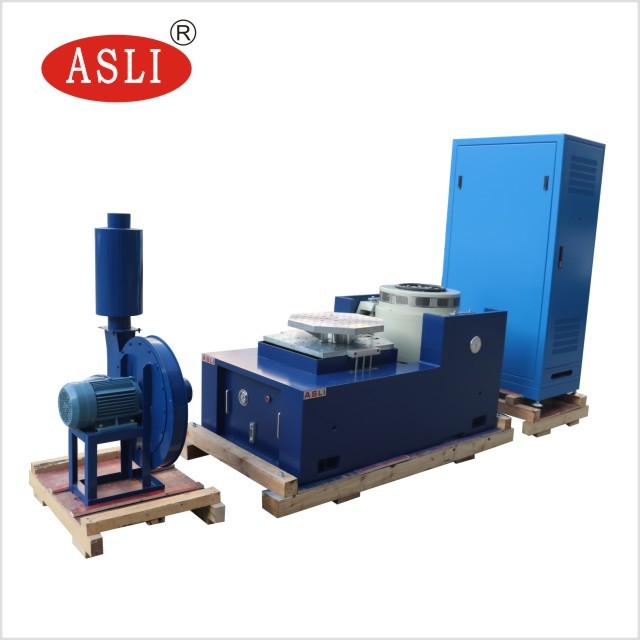

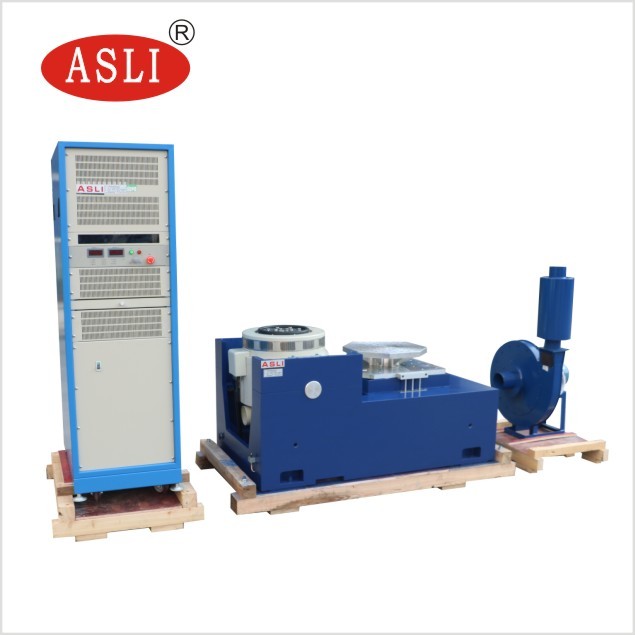

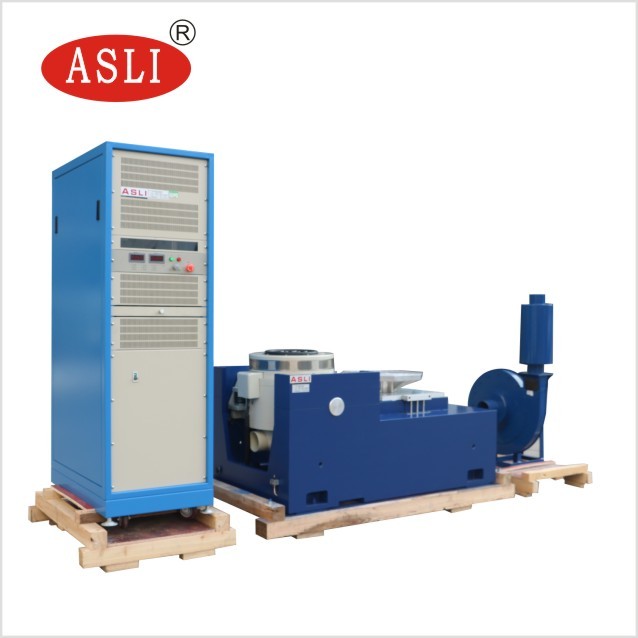

Electrodynamic Shaker and Vibration Testing Table ES-6 6000N
ES-6 6000N Electrodynamic shaker & อุปกรณ์ทดสอบการสั่นสะเทือน
Electrodynamic shaker และเครื่องทดสอบการสั่นสะเทือน ES-6 6000N
1. ES-6 6000N Electrodynamic shaker & อุปกรณ์ทดสอบการสั่นสะเทือน ใบสมัคร:
ระบบทดสอบการสั่นสะเทือนด้วยไฟฟ้าแบบไดนามิกความถี่สูงที่ใช้กันอย่างแพร่หลายในการป้องกันประเทศอาวุธการบินการบินอวกาศการสื่อสารอิเล็กทรอนิกส์เครื่องใช้ไฟฟ้าการสื่อสารเครื่องใช้ภายในบ้านและสาขาอื่น ๆ
2. ES-6 6000N Electrodynamic shaker & อุปกรณ์ทดสอบการสั่นสะเทือน คุณสมบัติ:
1. โครงกระดูกวงกลมแบบไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนขั้นสูง
2. วงจรแม่เหล็กสองตัวการรั่วไหลของฟลักซ์แม่เหล็กต่ำโครงสร้างที่กะทัดรัดและมีเหตุผล
3. Rocker Rod แบริ่งลูกกลิ้งตรงและนำเข้าที่มุ่งเน้นการวางแนวความแข็งของร่างกายคอมโพสิตความสามารถในการรับน้ำหนักผิดปกติ
4. รองพื้นแยก Trunnion ที่ทุ่มเทให้กับการใช้ฮอร์โมนการติดตั้งโทรศัพท์มือถือที่สะดวก
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มผลการระบายความร้อน
7. ความแข็งแบบคงที่ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่งเพิ่มความจุแบริ่งตารางการสั่นสะเทือน
3.ES-6 6000N Electrodynamic shaker & อุปกรณ์ทดสอบการสั่นสะเทือน พารามิเตอร์ทางเทคนิค:
| รุ่น |
จัดอันดับไซน์ แรง (N) |
จัดอันดับแบบสุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
จัดอันดับ การเร่งความเร็ว (ม. / วินาที 2) |
ความเร็วสูงสุด (m / s) |
จัดอันดับ เปลี่ยน (หน้า) มม |
สูงสุด กำลังโหลด (กก.) |
ขดลวดเคลื่อนที่ (Kg) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1,000 | 1,000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
.....

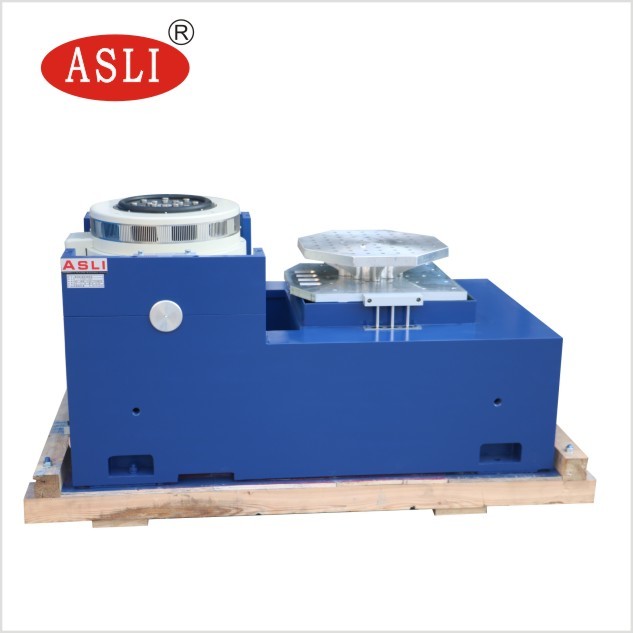

ES-6 Electro เครื่องสั่นสะเทือนแบบไดนามิก
1. พารามิเตอร์
(1) แรงจัดอันดับ: แรงไซน์ 6000N;แรงสุ่ม 6000N;แรงกระแทก 12000N;
(2) ช่วงความถี่: 3Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, ช็อต
(3) โหมดความถี่กวาด: เชิงเส้นลอการิทึมกวาดไปมาความถี่คงที่
(4) ความถี่ในการกวาดครั้ง: 1 ถึง 32767
(5) เวลาความถี่ในการกวาด: ความถี่คงที่ / 1-3600 นาทีเดียวสามารถแสดงเส้นโค้งความถี่กวาดได้
(7) สูงสุดความเร็ว: 1.6m / s
(8) สูงสุดการกำจัด: 25mmp-p (ไม่โหลด), double peak
(9) การกำจัดแรงกระแทก: 25 มม
(10) น้ำหนักของขดลวดเคลื่อนที่: 6.5 กก
(11) คลื่นสั่นสะเทือน: ไซน์สุ่มช็อตสเปกตรัมควบคุมคลื่นช่วงไดนามิกของสัญญาณสามารถแสดงได้
(12) เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ230มม
(13) ขนาดระบบกันสั่น: W950xH650xD800 mm
(14) น้ำหนักระบบสั่น: 750KG

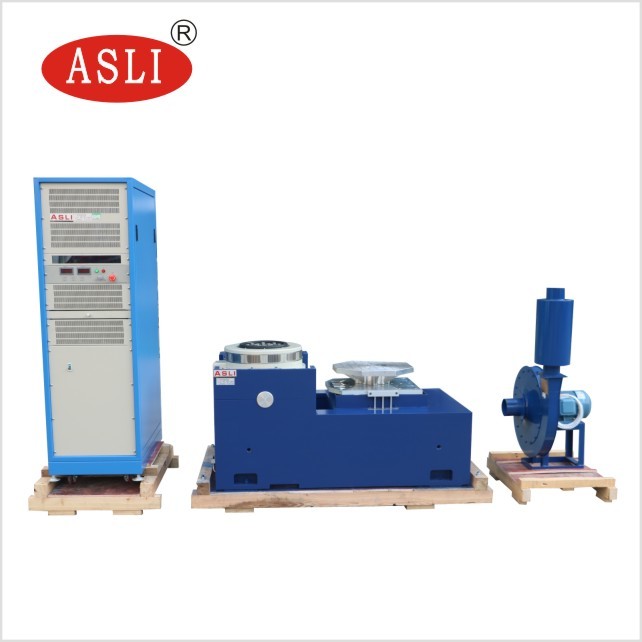

2 รายละเอียดส่วนประกอบการสั่นสะเทือน
(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) Vibration Controller 1 ชุด
(3) Communication Connection Chamber 1 ชุด
(4) เพาเวอร์แอมป์ DA-6 1 ชุด
(5) พลังกระตุ้น 1 ชิ้น
(6) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(7) ระบบทำความเย็น 1 ชุด
(8) เครื่องพิมพ์สี 1 ชุด
(9) Acceleration Sensor (รวมสายเอาต์พุต) 1 ชิ้น
2-4-2 การควบคุมข้อกำหนดซอฟต์แวร์
2-4-2-1 คลื่นไซน์
(1) โหมดควบคุม: ซอฟต์แวร์ควบคุมรูปคลื่นไซน์
(2) ช่วงความถี่: 1.0 ถึง 5,000 เฮิร์ต (1.0 ถึง 12000 เฮิร์ตเป็นทางเลือก)
(3) ควบคุมช่วงไดนามิก: 100dB
(4) เวลาวงปิด: 10ms
(5) ความแม่นยำในการควบคุม: ± 1dB
(6) ความละเอียดความถี่: 0.01%
(7) ความเร็วในการกวาด: การกวาดเชิงเส้น 0 ถึง 6000hz / s;ลอการิทึมกวาด 0 ถึง 6000hz / s
(8) ความผิดเพี้ยนของคลื่น: <0.3%
2-4-2-2 คลื่นสุ่ม
(1) โหมดควบคุม: PSD
(2) ช่วงความถี่: DC ถึง 4800Hz, (DC ถึง 11000Hz เป็นทางเลือก)
(3) ความละเอียด: สูงสุด 1,600 เส้น
(4) ควบคุมช่วงไดนามิก: 90dB
(5) Closed-Loop Time: โดยทั่วไปคือ 100ms
(6) ความแม่นยำในการควบคุม: ± 1dB
2-4-2-3 ช็อกเวฟ
(1) โหมดควบคุม: สามารถควบคุมรูปคลื่นได้
(2) โหมดช็อต: คลื่นครึ่งไซน์, คลื่นฟันเลื่อย, คลื่นสามเหลี่ยม, คลื่นสี่เหลี่ยม, คลื่นสี่เหลี่ยมคางหมู
(3) ช่วงความถี่: DCto22000Hz
(4) เฟรม: สูงสุด 32K
(5) ระยะเวลา: 0.5-3000ms
(6) โหมดชดเชย: ชีพจรก่อนชีพจรหลังชีพจรก่อน / หลังชีพจร
