ตารางทดสอบการสั่นสะเทือนด้วยไฟฟ้าของ UN 38.3 สำหรับแบตเตอรี่รถยนต์และรถจักรยานยนต์
1. 300kgf Payload เครื่องทดสอบการสั่นสะเทือนทางกลระบบตรวจสอบการสั่นสะเทือนคุณสมบัติ:
1. โครงกระดูกวงกลมแบบไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนขั้นสูง
2. วงจรแม่เหล็กสองตัวการรั่วไหลของฟลักซ์แม่เหล็กต่ำโครงสร้างที่กะทัดรัดและมีเหตุผล
3.Rocker Rod แบริ่งลูกกลิ้งตรงและนำเข้าที่มุ่งเน้นการวางแนวความแข็งของร่างกายคอมโพสิตกำลังรับน้ำหนักผิดปกติ
4.รองพื้นแยกรองแหนบที่อุทิศให้กับการใช้ฮอร์โมนการติดตั้งความสะดวกสบายบนมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มผลการระบายความร้อน
7. ความแข็งแบบคงที่ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่งยกแบริ่งตารางการสั่นสะเทือน ความจุ
2. 300kgf Payload เครื่องทดสอบการสั่นสะเทือนทางกลระบบตรวจสอบการสั่นสะเทือนใบสมัคร:
Electrodynamic shaker & อุปกรณ์ทดสอบการสั่นสะเทือนสำหรับห้องปฏิบัติการอย่างกว้างขวาง ใช้ในการป้องกันประเทศอาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร,อิเล็กทรอนิกส์,ไฟฟ้าเครื่องใช้ไฟฟ้า,การสื่อสารเครื่องใช้ในบ้านและสาขาอื่น ๆ
3. 300kgf Payload เครื่องทดสอบการสั่นสะเทือนทางกลระบบตรวจสอบการสั่นสะเทือนพารามิเตอร์ทางเทคนิค:
|
รุ่น |
จัดอันดับไซน์ บังคับ(N) |
จัดอันดับ สุ่ม บังคับ(N) |
ความถี่ ช่วง (Hz) |
จัดอันดับ การเร่งความเร็ว (นางสาว2) |
จัดอันดับ ความเร็ว (m / s) |
จัดอันดับ เปลี่ยน (หน้า) มม |
สูงสุด กำลังโหลด (กิโลกรัม) |
ขดลวดเคลื่อนที่ (กิโลกรัม) |
มิติ ของ ขดลวดเคลื่อนที่ (มม.) |
|
ES-1 |
1,000 |
1,000 |
3-3500 |
400 |
1.2 |
25 |
70 |
2.5 |
Φ150 |
|
ES-3 |
3000 |
3000 |
3-3500 |
1,000 |
1.6 |
25 |
100 |
3.5 |
Φ150 |
|
ES-6 |
6000 |
6000 |
3-3500 |
1,000 |
1.6 |
25 |
180 |
6.5 |
Φ230 |
|
ES-10 |
10,000 |
10,000 |
3-3000 |
1,000 |
1.8 |
51 |
270 |
14 |
Φ240 |
|
ES-20 |
20000 |
20000 |
3-3000 |
1,000 |
1.8 |
51 |
300 |
30 |
Φ320 |
พารามิเตอร์ทางเทคนิคของเครื่องทดสอบการสั่นสะเทือนความถี่สูง:
| รุ่น | จัดอันดับไซน์ แรง (N) |
จัดอันดับแบบสุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่ง (m / s2) | ความเร็วสูงสุด (m / s) | การกระจัดที่ได้รับการจัดอันดับ (หน้า) มม |
สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (Kg) | มิติของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1,000 | 1,000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | พ.ศ. 2543 | พ.ศ. 2543 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | พ.ศ. 2543 | พ.ศ. 2543 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5 ล | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1,000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1,000 | 1.8 | 51 | 1,500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1,000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1,000 | 1.8 | 51 | 4500 | 300 | Φ870 |
......

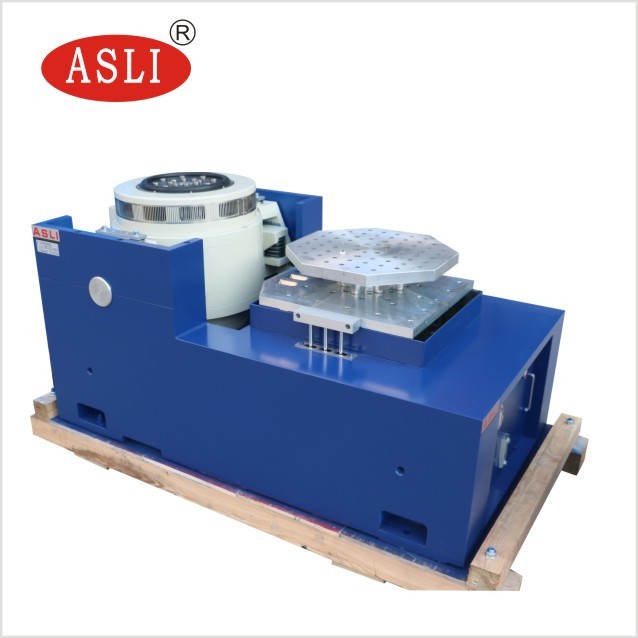

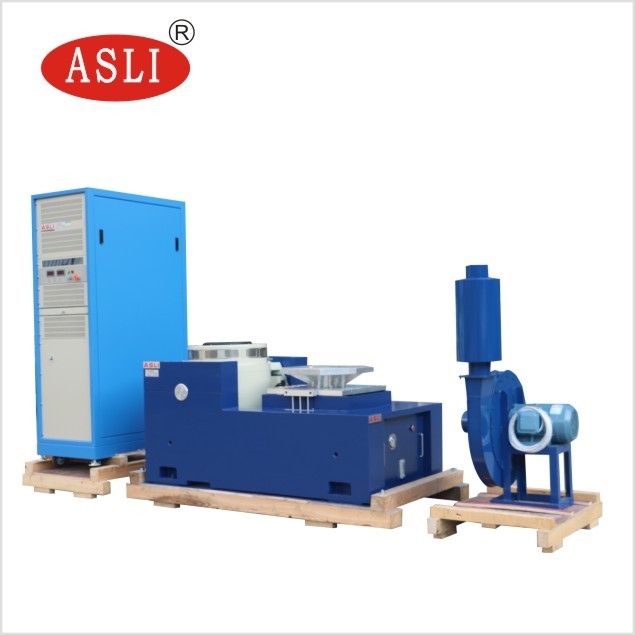

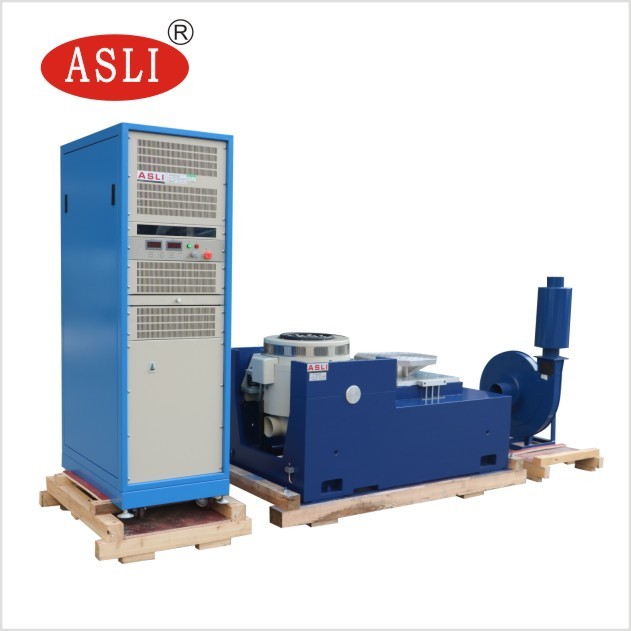

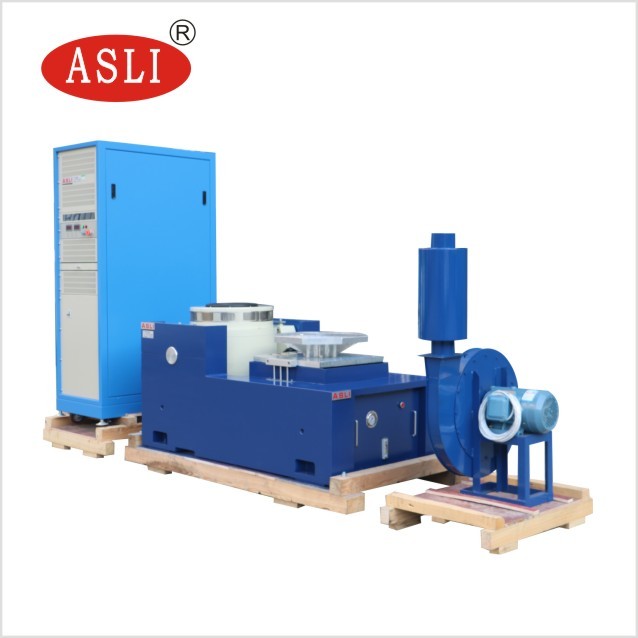

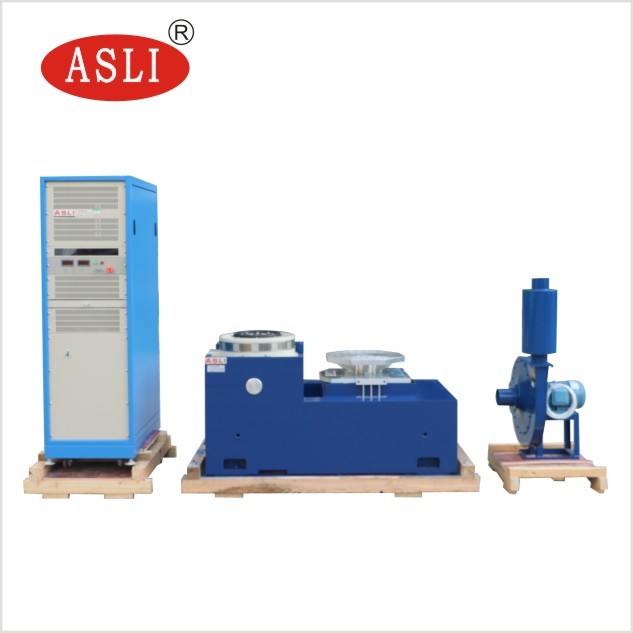

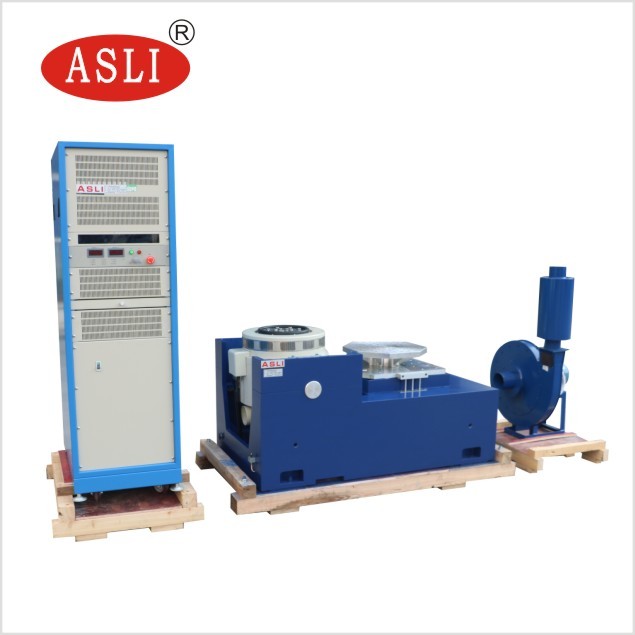

ES-3 Electro เครื่องสั่นสะเทือนแบบไดนามิก
1. พารามิเตอร์
(1)แรงจัดอันดับ: แรงไซน์3000N;แรงสุ่ม3000N;แรงกระแทก 6000น;
(2)ช่วงความถี่: 3Hz ถึง 3500Hz, Fixed ความถี่กวาดไปมาไซน์สุ่มช็อต
(3)โหมดความถี่กวาด:เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4)กวาดความถี่ครั้ง:1 ถึง 32767
(5)กวาดความถี่เวลา:ความถี่คงที่/ 1-3600 นาทีเดียวสามารถแสดงเส้นโค้งความถี่กวาดได้
(7)สูงสุดความเร็ว: 1.6m / s
(8)สูงสุดการกำจัด: 25mmp-p (ไม่โหลด), double peak
(9)ผลกระทบ Disตำแหน่ง: 25 มม
(10)น้ำหนักของขดลวดเคลื่อนที่: 3.0 กก
(11)คลื่นสั่นสะเทือน: ไซน์สุ่มช็อตสเปกตรัมควบคุมคลื่นช่วงไดนามิกของสัญญาณสามารถแสดงได้
(12)เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่:Φ150 มม
(13) ระบบสั่นสะเทือนงimension: W950xH650xD800 มม
(14) ระบบสั่นสะเทือนน้ำหนัก: 750KG
2 รายละเอียดส่วนประกอบการสั่นสะเทือน
(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) Vibration Controller 1 ชุด
(3) Communication Connection Chamber 1 ชุด
(4) DA-3 เพาเวอร์แอมป์ 1 ชุด
(5) พลังกระตุ้น 1 ชิ้น
(6) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(7) ระบบทำความเย็น 1 ชุด
(8) เครื่องพิมพ์สี 1 ชุด
(9) Acceleration Sensor (รวมสายเอาต์พุต) 1 ชิ้น
2-4-2 การควบคุมข้อกำหนดซอฟต์แวร์
2-4-2-1 คลื่นไซน์
(1) โหมดควบคุม: ซอฟต์แวร์ควบคุมรูปคลื่นไซน์
(2) ช่วงความถี่: 1.0 ถึง 5,000 เฮิร์ต (1.0 ถึง 12000 เฮิร์ตเป็นทางเลือก)
(3) ควบคุมช่วงไดนามิก: 100dB
(4) เวลาวงปิด: 10ms
(5) ความแม่นยำในการควบคุม: ± 1dB
(6) ความละเอียดความถี่: 0.01%
(7) ความเร็วในการกวาด: การกวาดเชิงเส้น 0 ถึง 6000hz / s;กวาดลอการิทึม0 ถึง 6000hz / s
(8) ความผิดเพี้ยนของคลื่น: <0.3%
2-4-2-2 คลื่นสุ่ม
(1) โหมดควบคุม: PSD
(2) ช่วงความถี่: DC ถึง 4800Hz, (DC ถึง 11000Hz เป็นทางเลือก)
(3) ความละเอียด: สูงสุด 1,600 เส้น
(4) ควบคุมช่วงไดนามิก: 90dB
(5) Closed-Loop Time: โดยทั่วไปคือ 100ms
(6) ความแม่นยำในการควบคุม: ± 1dB
2-4-2-3 ช็อกเวฟ
(1) โหมดควบคุม: สามารถควบคุมรูปคลื่นได้
(2) โหมดช็อต: คลื่นครึ่งไซน์, คลื่นฟันเลื่อย, คลื่นสามเหลี่ยม, คลื่นสี่เหลี่ยม, คลื่นสี่เหลี่ยมคางหมู
(3) ช่วงความถี่: DCto22000Hz
(4) เฟรม: สูงสุด 32K
(5) ระยะเวลา: 0.5-3000ms
(6) โหมดชดเชย: ชีพจรก่อนชีพจรหลังชีพจรก่อน / หลังชีพจร
4. การรับประกัน: รับประกันฟรีหนึ่งปีการบำรุงรักษาตลอดชีวิต
5. บริการหลังการขาย:ข้อเสนอแนะภายใน 2 ชั่วโมงหลังจากรับสาย
6. บริการ:บริการ OEM, บริการออกแบบ, บริการฉลากของผู้ซื้อ
ASLi (China) Test Equipment Co. , Ltd เป็นการผลิตที่มีประวัติยาวนาน อุปกรณ์ทดสอบในช่วง 10 ปีที่ผ่านมาเราทุ่มเทให้กับการผลิตห้องภูมิอากาศอุปกรณ์ทดสอบสภาพแวดล้อมแบบจำลองและอุปกรณ์ทดสอบทางกล
ผลิตภัณฑ์หลักของ ASLi: ห้องสิ่งแวดล้อม, ห้องอุณหภูมิ (ความชื้น), ห้อง PCT / Hast (ห้องทดสอบความเครียดที่เร่งความเร็วสูง), ห้อง ESS, ห้องที่มีเสถียรภาพ, เตาอบสุญญากาศ, เครื่องทดสอบการสั่นสะเทือน, เครื่องทดสอบแรงสั่นสะเทือนทางกล, ห้องสั่นสะเทือนรวมด้านสิ่งแวดล้อม ฯลฯ
