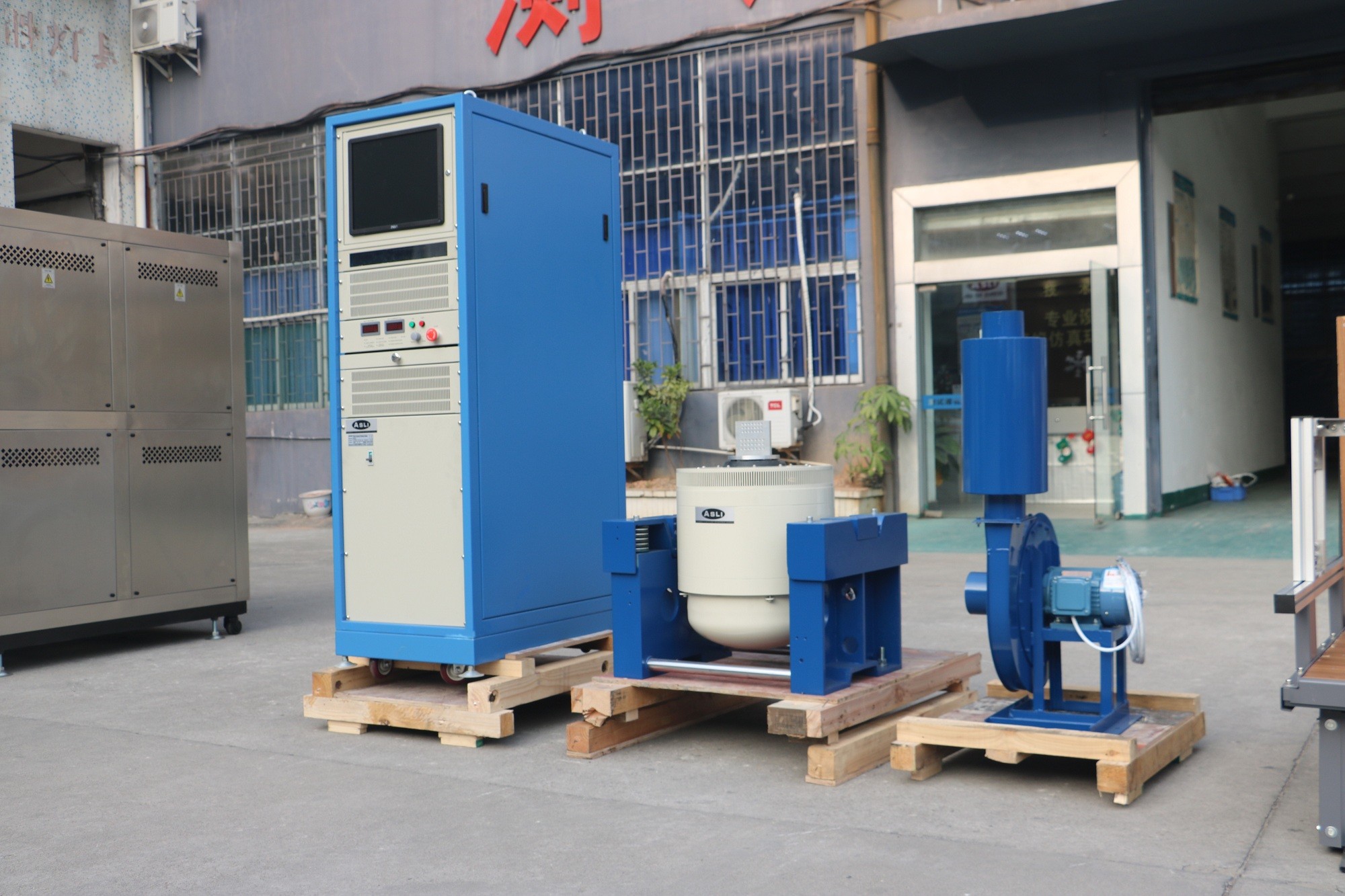

ระบบเครื่องสั่นสะเทือนอิเล็กทรอนิกส์ความถี่สูง 3KN สำหรับอุปกรณ์ในห้องปฏิบัติการ โหลดสูงสุด 100k กก.
ข้อมูลจำเพาะรุ่นที่แสดง
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นระบบ: | ES- 3 | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงพิกัด | Sine N | 3000 | |
| Random N | 3000 | ||
| Shock N | 6000 | ||
| อัตราเร่งสูงสุด. | sine (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| ความเร็วสูงสุด. | sine (m/s2) | 1.6 | |
| Shock(m/s2) | 1.6 | ||
| ระยะกระจัดสูงสุด. | ระยะเดินทางสูงสุด mm (p-p) |
25 | |
| ขดลวดเคลื่อนที่ | 3.5กก. | ||
| ขนาดขดลวดเคลื่อนที่ | เส้นผ่านศูนย์กลาง 230 มม. | ||
| โหลดสูงสุด: | 100กก. | ||
ตัวเลือกเครื่องสั่นสะเทือนอื่นๆ ที่มีจำหน่าย
| รุ่น |
แรง Sine พิกัด Force (N) |
แรง Random พิกัด Force (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่งพิกัด (m/s2) | ความเร็วพิกัด(m/s) |
ระยะกระจัดพิกัด (p-p)mm |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่(กก.) |
ขนาดของ ขดลวดเคลื่อนที่(มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม
คุณสมบัติ:
1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. แบริ่งลูกกลิ้งก้านโยกตรงและตัวเรือนคอมโพสิตนำเข้า มีความแข็งแรงตามแนวแกน รับน้ำหนักที่ผิดปกติได้
4. ฐานรองรับแบบ Trunnion สำหรับการใช้งานเฉพาะทาง ติดตั้งสะดวก
5. ระบบเคลื่อนที่รอบวงกลมไดนามิกด้วยเทคโนโลยีขั้นสูง เพื่อให้มั่นใจในความน่าเชื่อถือสูง
6. การออกแบบท่อลมใหม่ เพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแกร่งสถิต ความแข็งแกร่งไดนามิกของแบริ่งบอลขนาดเล็ก เพิ่มความสามารถของโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวนอน (ทดสอบแกน X, Y):
พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวตั้ง (ทดสอบแกน Z):

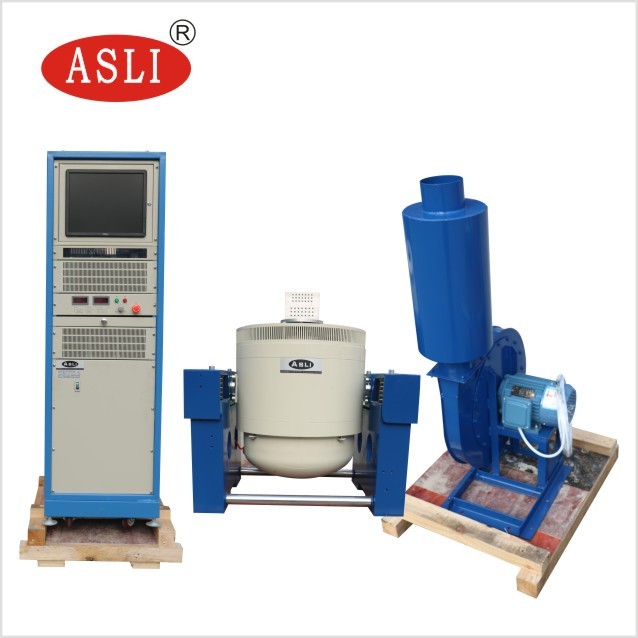

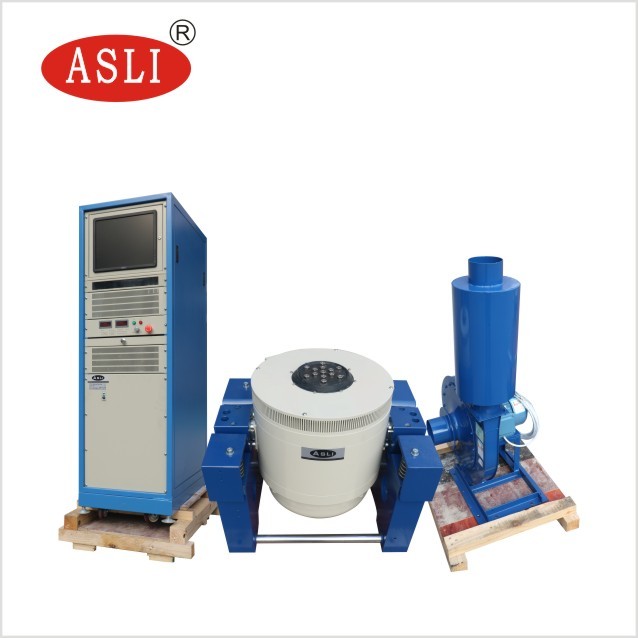

รูปภาพสำหรับอ้างอิง:
การเยี่ยมชมลูกค้าที่บริษัท ASLi:
|
|
